TD-025
FANXI
8207509000

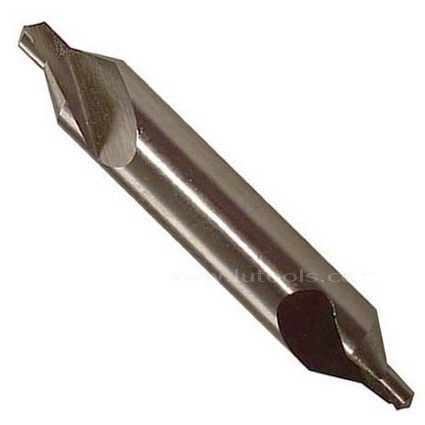

HSS-Zentrierbohrer Plain Type
Einfache HSS-Zentrierbohrer sind so konzipiert, dass sie präzise Zentrierbohrungen in Bauteilen erzeugen, für die eine Bearbeitung zwischen Zentren erforderlich ist.
Alle Zentrierbohrer sind voll geschliffen, Spiralflöte, rechte Hand, eingeschlossener Winkel von 60 °.
Linke Hand, 82 Grad & 90 ° Winkel eingeschlossen sind auf Anfrage erhältlich.
HSS-Co Center Bohrer sind auf Anfrage erhältlich.
Titanium Coated sind auf Anfrage erhältlich.
Center Drills Set sind auf Anfrage erhältlich.
| Metrische Größe: (DIN333 Typ A, Plain Type) | ||||
| Bohrdurchmesser | Körperdurchmesser | Länge der Flöte | Gesamtlänge | |
| 1,0 mm | 3.15 | 1.9 | 31.5 | |
| 1,25 mm | 3.15 | 2.2 | 31.5 | |
| 1,6 mm | 4 | 2.8 | 35.5 | |
| 2,0 mm | 5 | 3.3 | 40 | |
| 2,5 mm | 6.3 | 4.1 | 45 | |
| 3,15 mm | 8 | 4.9 | 50 | |
| 4,0 mm | 10 | 6.2 | 56 | |
| 5,0 mm | 12.5 | 7.5 | 63 | |
| 6,3 mm | 16 | 9.2 | 71 | |
| 8,0 mm | 20 | 11.5 | 80 | |
| 10,0 mm | 25 | 14.2 | 100 | |
| Zollgröße: (Plain Type) | ||||
| Größe # | Bohrdurchmesser | Körperdurchmesser | Länge der Flöte | Gesamtlänge |
| 1 # | 3/64 & quot; | 1/8 & quot; | 3/64 & quot; | 1-1 / 4 & quot; |
| 2 # | 5/64 & quot; | 3/16 & quot; | 5/64 & quot; | 1-7 / 8 & quot; |
| 3# | 7/64 & quot; | 1/4 & quot; | 7/64 & quot; | 2 & quot; |
| 4 # | 1/8 & quot; | 5/16 & quot; | 1/8 & quot; | 2-1 / 8 & quot; |
| 4-1 / 2 # | 9/64 & quot; | 3/8 & quot; | 9/64 & quot; | 2-1 / 2 & quot; |
| 5 # | 3/16 & quot; | 7/16 & quot; | 3/16 & quot; | 2-3 / 4 & quot; |
| 6 # | 7/32 & quot; | 1/2 " | 7/32 & quot; | 3 & quot; |
| 7 # | 1/4 & quot; | 5/8 & quot; | 1/4 & quot; | 3-1 / 4 & quot; |
| 8 # | 5/16 & quot; | 3/4 & quot; | 5/16 & quot; | 3-1 / 2 & quot; |
| 9 # | 11/32 & quot; | 7/8 & quot; | 11/32 & quot; | 3-5 / 8 & quot; |
| 10 # | 3/8 & quot; | 1 & quot; | 3/8 & quot; | 3-3 / 4 & quot; |
